辅食机设计注意事项介绍

阅读:554   更新时间:2023-08-16 11:41:02

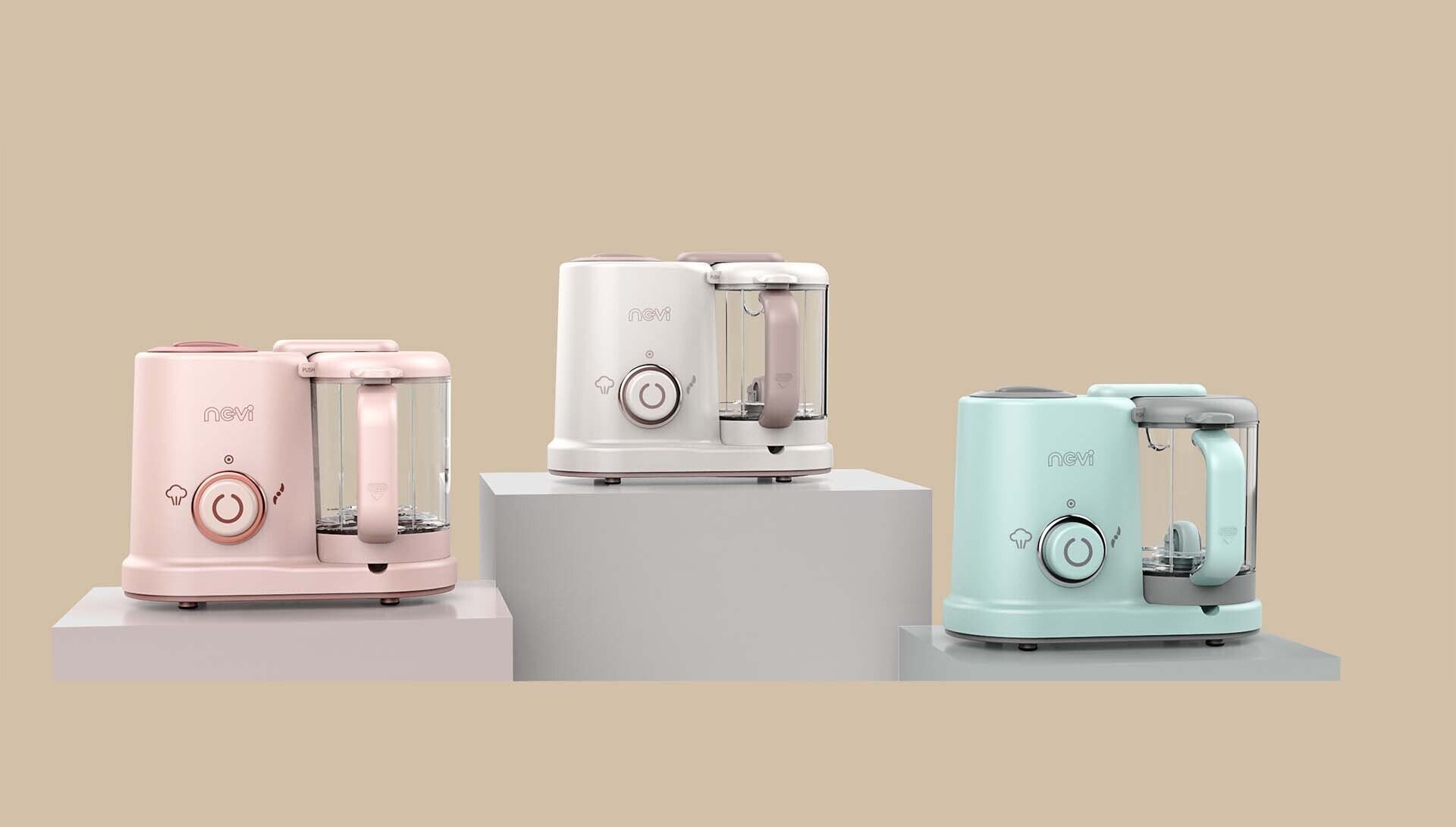

婴幼儿在成长过程中,补充辅食是非常重要的事情,需要安全、卫生、营养。市场上现成的辅食显得没那么靠谱,会有一些添加剂,新鲜度更是没法指望。所以妈妈们都会选择自己制作辅食,但整个过程会比较繁琐,需要将食物煮熟,然后打碎成泥,然后搅拌混合。针对这样的需求,就有厂家开发了专门用于制作辅食的辅食机,一度成为母婴电器产品中的热点。江苏工业设计公司中,唯一一家从事过辅食机设计的工业设计公司就是无锡创品工业设计有限公司,今天就给大家介绍一下辅食机设计相关事情。

辅食机的功能区域分为两个部分,一个为蒸煮区域,一个为绞碎食物区域,最开始的辅食机这两部分是独立分开的,一边的杯子里放食物通过蒸汽蒸熟,另外一边杯子里面有刀片,通过电机带动旋转将食物打碎。后面的辅食机设计将这两个杯子合在一起,同一个杯子既用来蒸熟食物,又用来当做搅拌杯打碎食物。将食物蒸熟的方式,是在机器中有个加热杯,底部是加热盘,通过加热使得加热杯中的水变成滚烫的水蒸气,然后通过管路输入到放置食物的杯体中,通过水蒸气蒸烫的方式加热食物。然后辅食机中有个高速电机,通过皮带轮带动转轴,通过转轴带动食物杯中的刀片,进而绞碎食物。

辅食杯的核心部件有,加热水杯、电机、皮带轮、刀片、食物杯和机器壳体。加热水杯设计注意事项是要注意杯体形状的可加工性,最好使用加热杯厂现成的加热杯。加热杯与壳体之间通过硅胶件密封,是结构设计上的重点事项,漏气是较常见的结构问题。加热杯在加热过程中的发热量很大,周围器件和壳体需要与之留出足够距离,一般至少要求2cm以上间隙,并且需要做好散热,机器底部做好散热孔,以免散热不良造成加热杯过热,引起过热保护开关的错误工作。电机是单相串励电机,需要三万+以上转速,皮带轮是U型齿齿轮,齿轮转轴和壳体间需要有含油铜套或者轴承等转动机构,防止摩擦过热造成转轴卡死和壳体软化。无论是发热杯还是转轴,都会散发大量热量,所以辅食机壳体需要考虑耐热性,不能使用ABS材质,一般外壳选用改性PP,转动件采用尼龙+玻纤或者POM材料。食物杯需要与食物接触,又需要接触高温水蒸气,所以需要安全卫生且耐热,一般选用伊士曼的tritanEX401。刀片的样式有几种,一种是普通破壁机刀片,然后为了让食物底部能接触水蒸气,一般将食物放在蒸蓝内再放在食物杯中,这样蒸气就能吹到食物底部。另一种是扇叶状刀片,刀片上带孔,食物架在刀片上,使蒸气能吹到底部。实际使用体验上,虽然扇叶式刀片能架起食物,使得蒸熟和绞碎能一次连续进行,看上去比较方便,但还是普通破壁机刀片更实用一些。因为食物蒸熟后杯中会有大量冷凝水,如果食物放在蒸蓝中,蒸熟后可取出食物,倒掉杯中的水,然后再将食物导入杯中绞碎。直接将食物架在刀片上,看似能蒸熟绞碎一体进行,实际上冷凝水的问题没法解决,会造成打出来的辅食有时候非常稀。

有一处需要注意的问题是,辅食机外观上尽量不要做显示屏,因为辅食机工作时内部温度较高,内外温差大,会造成在显示屏内层出现冷凝水的现象,如图冬天玻璃起雾那样。如果一定要做显示屏,需要尽量远离发热区域。然后显示屏区域模块化并做好非常严密的三防密封设计,防止水蒸气的窜入。

此外辅食机设计中还有很多细节注意事项,比如蒸气管路导入到杯中的方式、安全开关的设计、食物杯盖的密封等,这些细节,没有相关经验的人是想象不到的,所以如果客户想要做辅食机设计,还是需要找有相关经验的团队,比如我们,无锡创品工业设计公司。
