一些割草机外观设计和结构设计中的安规要求

阅读:460   更新时间:2023-08-16 14:09:55

前段时间做的割草机外观设计和结构设计,是创品千乘工业设计设备类设计项目中的新类别,所以在这类产品的安规要求上走了一些弯路。

设计之初调研了割草机外观设计和结构设计的安规要求,所以在刀片防护上做了大量设计。当时主要的方向是防止人脚进入机器被刀片割伤,所以在刀片两侧做了防护栏。前后方向离机体外壳距离大于100mm,大于人体脚的长度,所以未做防护。

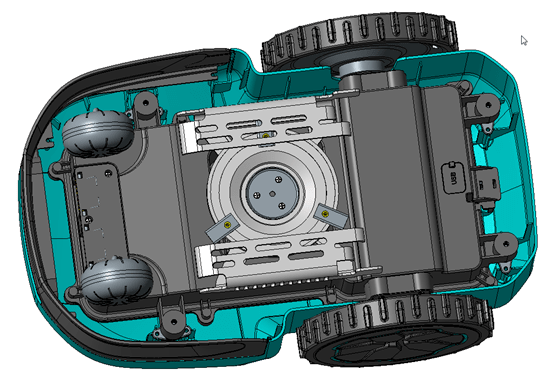

该款割草机外观和结构设计如下图:



前后方向这样做的初步想法是进草方便,减少割草机前进阻力。

但是在做安规测试的时候,却发生问题,因为还有项防止手臂进入的测试,测试臂前端是直径8.6mm的小圆柱,64mm长度,模拟人的手指,后段是直径38mm,长度100mm的圆柱,模拟人的上臂,后面还有更长的一段圆柱,模拟人的上臂。

很显然,按照目前割草机外观设计和结构设计,测试手是可以从割草机前端和后端伸入到刀片区域,所以存在安规问题。

解决方案倒是不难,创品千乘在其他产品上有大量的外观设计和结构设计经验,对破解安规问题和专利问题有大量的方法。解读一下这个安规要求,关键点是两点38mm 的直径,和64mm的仿真手指长度。所以我们在割草机前后端增加了间隔小于38mm,长度大于64mm,像梳子一样的筋位,这样小臂伸不进去,手指能伸进去但是进入不了刀盘区域。

有些人可能会问,为什么不直接做成小于8.6mm的间隔,这样连手指都伸不进去了。这样做安全性是没问题,但是割草机前进的时候,草容易卡在这么细的缝隙里造成前进困难。做割草机外观设计和结构设计时,性能和安规是要平衡考虑的问题。

以上是关于割草机外观设计和结构设计上关于安规的一些实战经验,有需要做类似产品的可以来电讨论。
