制氧机产品设计相关原理知识介绍(三)

阅读:201   更新时间:2023-08-16 14:27:26

单个分子筛腔体需要使分子筛复原,不然后面就没法吸附氮气分子,所以中间会有用空气洗分子筛让氮气排出的过程,无法连续出氧。为了连续出氧,在制氧机产品设计中,会设置两个分子筛腔体,这边出氧那边清洗排氮那边出氧这边清洗排氮,两边反复循环,实现连续出氧。分子筛式制氧机不会制造额外的东西,纯物理作用实验制氧,是目前家用制氧机产品设计中的主流方案。

制出来的氧气如何检测氧浓度呢,这时候需要用到氧浓度检测设备,比如CY-12C氧浓度检测仪。这类氧浓度检测仪的原理是,通过氧电极接触氧气分子进行电化学反应,形成电流,通过对电流大小的检测测定氧浓度。常见的化学方程式是阴极O2+2H2O+4e->4OH-,阳极Ag+Cl-e->AgCl。简单来说就是设备里面的化学物质接触氧气会产生电流。非制氧机产品设计专业人士要问了,这个化学方程式只是说接触氧气分子会产生电流,那如何检测氧浓度呢。

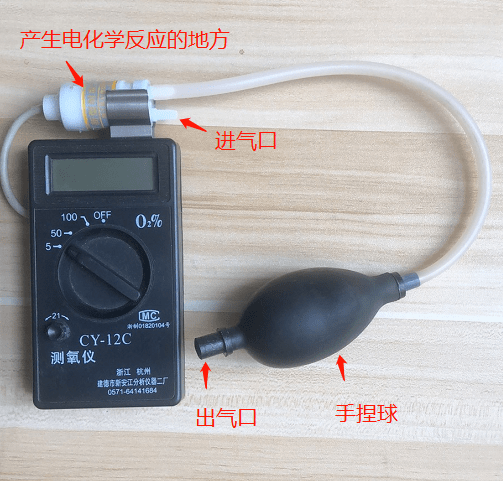

具体原理是这样的,首先测试设备是这样的:



设备有个手捏球,捏手捏球,就会从进气口吸定量的气体,如同化学实验中的吸管。做检测时,打开机器,先用捏手捏球三四下,把空气吸入,产生电化学反应进而产生电流,旋转校准旋钮,使数值显示为21%。然后进气口对着待检测的气源,同样手捏球三四下,将定量的待测气体吸入,同样进行电化学反应,如果吸进来的气体里氧气分子多,电化学反应产生的电流就大,反之电流就小,然后对比之前校准的标准值,显示比21%大或者小的数值。看出来了吧,这个设备实际上检测的是空气分子的数量,但是因为我们检测的是相同定量的气体,所以氧气分子数量不同,就能反应气体中氧浓度的不同。

(制氧机产品设计精彩内容未完待续)
